J3UP-Compacte RF RSM 24 kV – 50/240 mm² Al/Cu

Fiche technique

Kit de 3 jonctions HTA J3UP-Compacte RF RSM 24 kV, rétractables à froid, avec raccords à serrage mécanique, pour câbles à isolation synthétique de 50 à 240 mm², avec conducteurs en aluminium ou cuivre.

Application

La J3UP-Compacte RF RSM est destinée au raccordement de câbles HTA à isolation synthétique de tension maximale 12/20 (24) kV et de section 50 à 240 mm² Al/Cu.

Les jonctions peuvent être installées en pleine terre ou à l'air libre.

La technologie rétractable à froid permet une mise en œuvre sans source de chaleur, sans matière de remplissage et sans enrubannage. L'installation s'effectue par extraction des tubes supports.

Caractéristiques techniques

• Type : jonction HTA compacte
• Désignation : J3UP-Compacte RF RSM 24
• Référence : J3UPC-RF-RSM 24 50/240 Al/Cu
• Désignation internationale : 24CSJ-S2
• Référence produit : 64155E
• Codet Enedis / EDF : 6790717
• Conditionnement : kit de 3 jonctions
• Tension de service nominale Uo/U (Um) : 12/20 (24) kV
• Section : 50 à 240 mm²
• Conducteur : aluminium / cuivre
• Isolation : synthétique
• Technologie : RF – rétractable à froid
• Raccordement : RSM – raccord à serrage mécanique
• Installation : pleine terre ou à l'air libre
• Normes d'essais : HD 629.1 S3 ; NF C33-050

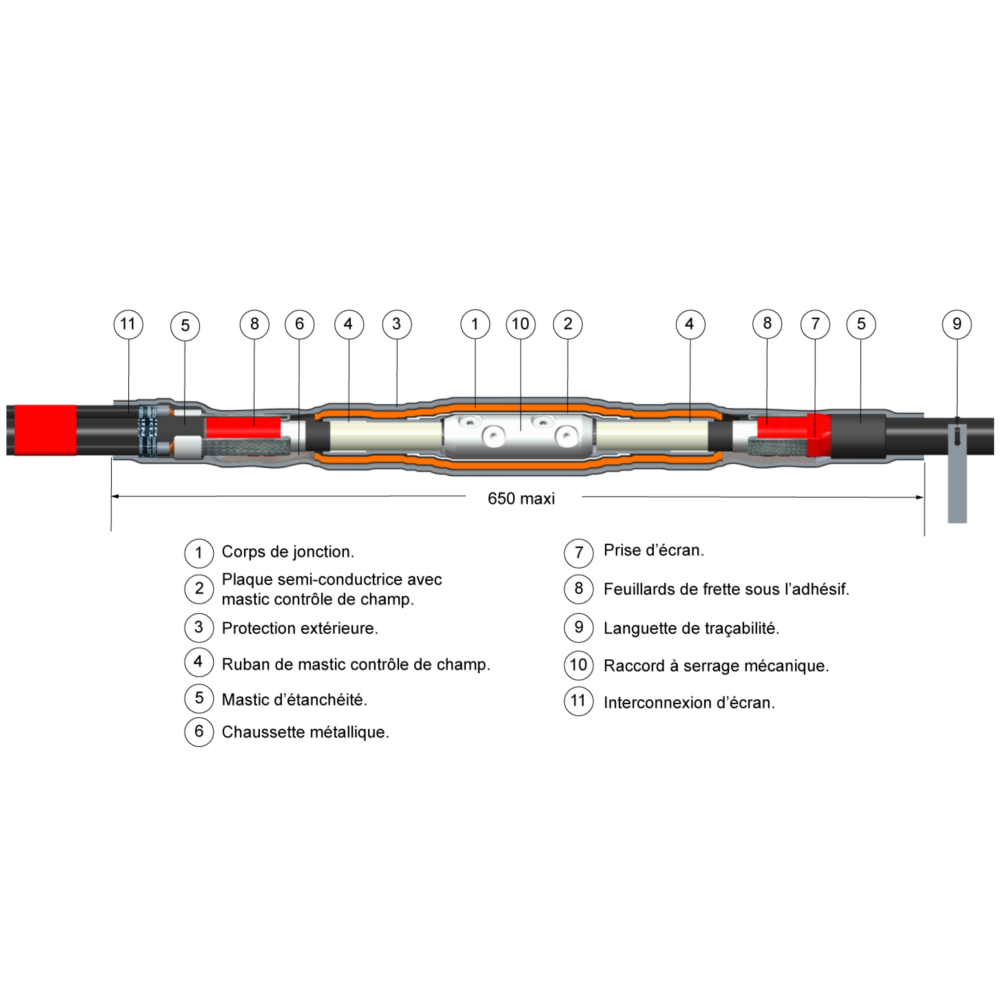

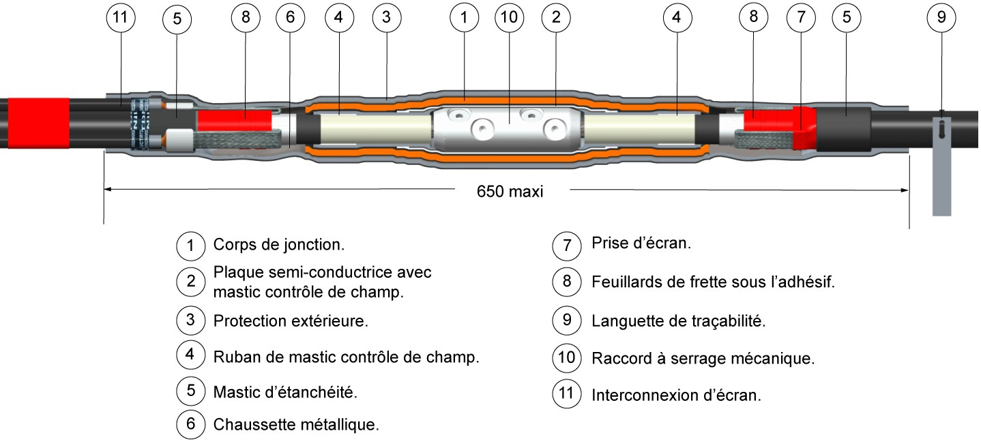

Composition du kit

Chaque kit J3UP-Compacte RF RSM 24 50/240 Al/Cu comprend :

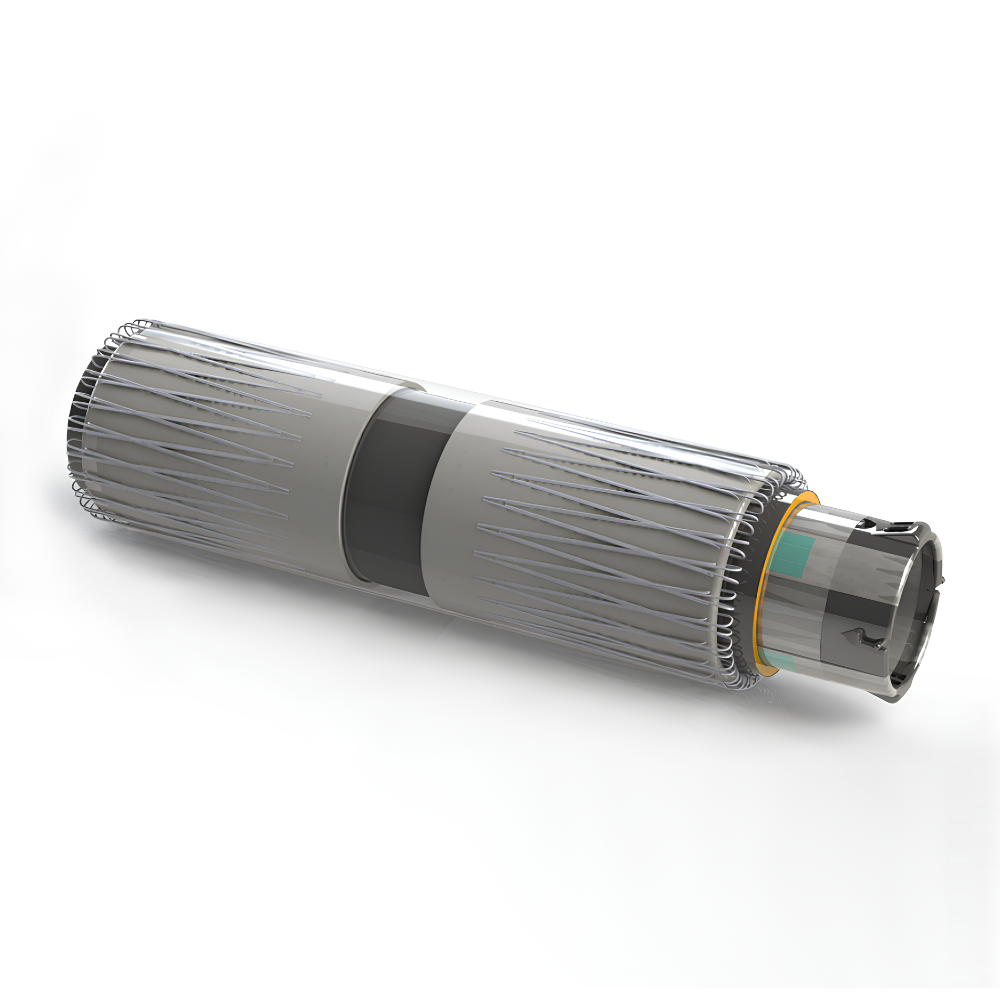

• 3 ensembles rétractables à froid sur tube support avec chaussette métallique

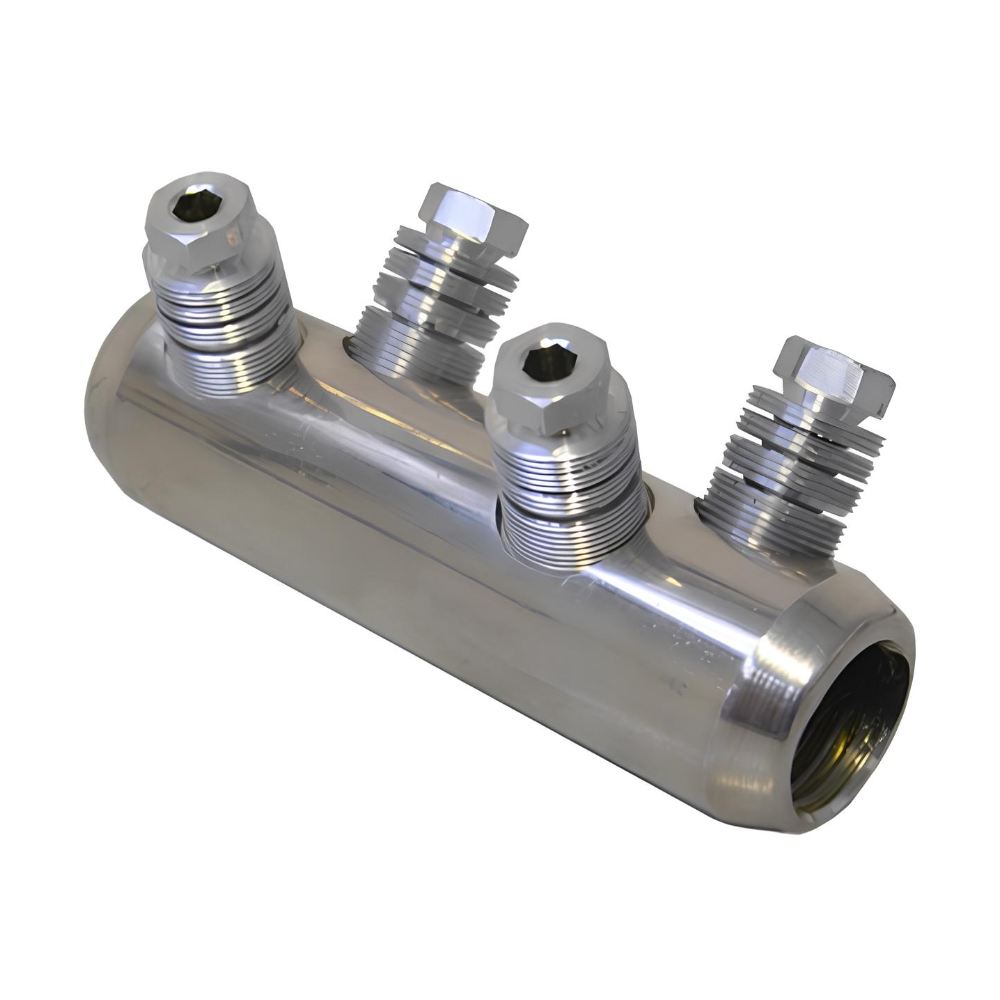

• 3 raccords à serrage mécanique
• 1 système d'interconnexion d'écran
• 1 notice d'installation
